在电子制造行业面临 元器件短缺、生产周期加快以及灵活性需求不断提升 的背景下，正确的 PCB 返修（Rework） 已成为比直接报废不良电路板更加高效且经济的解决方案。通过对 PCB 进行清洁、维修与返修，企业不仅可以 降低生产成本，还能够 节约资源、缩短交付周期并提升整体生产效率。
与其直接丢弃存在缺陷的印刷电路板（PCB/PCBA），企业完全可以通过 专业的返修工艺恢复其功能与质量，并确保高精度与高可靠性。
1. 什么是 PCB 返修？为何越来越重要？

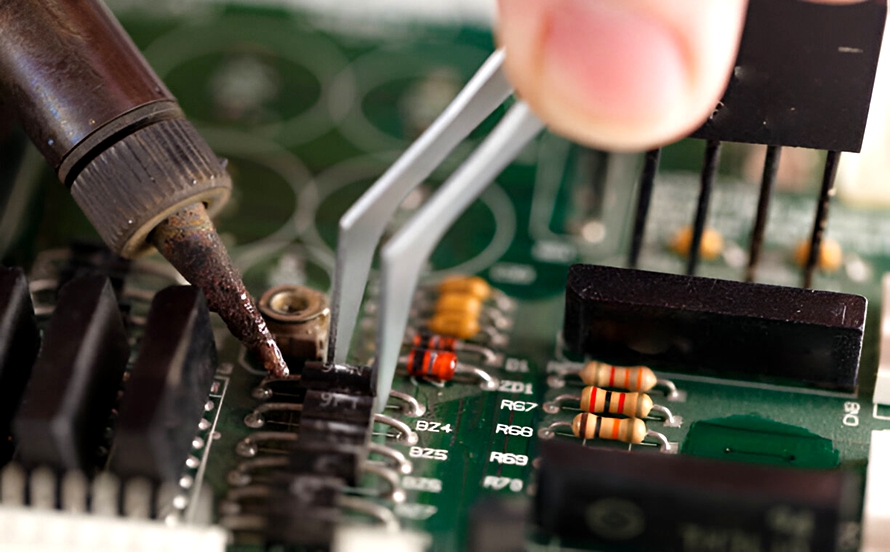

PCB 返修 是指通过 拆卸、修复、更换及重新焊接电子元件 来修复在生产或装配过程中产生缺陷的工艺。常见问题包括：
-
焊接缺陷（虚焊、短路、桥连）
-
元件安装错误或方向不正确
-
元件损坏需更换
-
通过跳线修正设计问题
在 元器件价格上涨及供应链不稳定 的情况下，PCB 返修可帮助企业：
2. 为什么 PCB 返修优于直接报废？
与直接报废不良 PCB 相比，正确的 PCB 返修 具有显著优势：
-
节省成本： 无需重新制造 PCB
-
缩短交期： 返修周期通常仅需数天，甚至数小时
-
环保效益： 显著减少电子废弃物
-
提升良品率： 更多可用电路板投入生产
许多大型电子制造企业已通过返修 成功挽救了数十万块 PCB。
3. 专业 PCB 返修流程
标准的 PCB 返修流程 通常包括：
-
缺陷分析与可行性评估
-
受控加热以拆除不良元件
-
焊盘与表面清洁
-
元件更换或重新定位
-
采用合适温度曲线进行重新焊接
-
返修后检测（AOI、X-ray、外观检查）
保持 均匀的温度分布（低 ΔT） 对防止 PCB 变形和元件损坏至关重要。
4. PCB 返修所采用的技术与设备

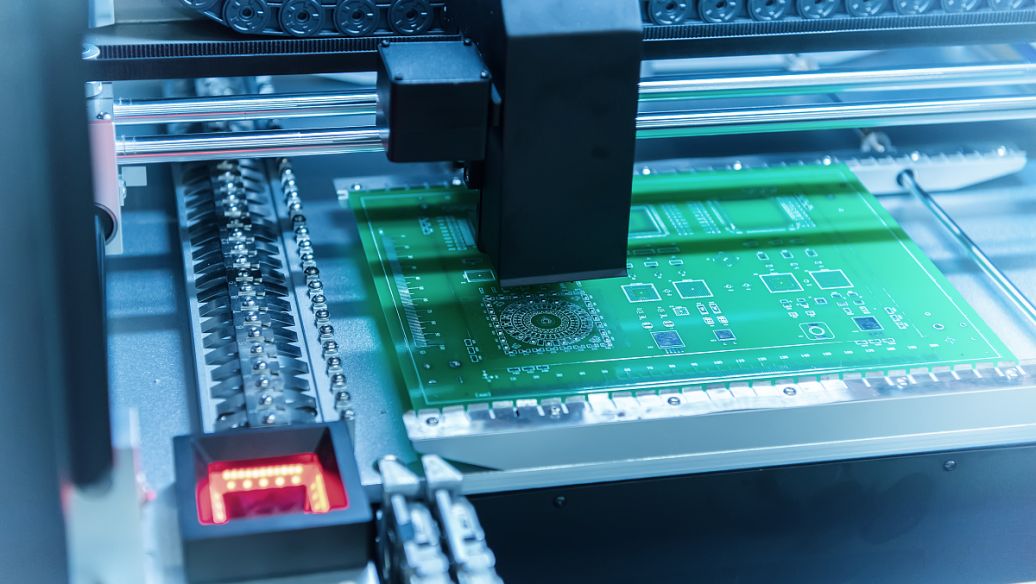

现代 PCB 返修系统通常采用：
-
红外加热技术（IR）
-
高分辨率相机与温度传感器
-
闭环温控系统
-
自动真空吸取装置
这些技术可确保：
-
热量分布均匀
-
降低热应力
-
延长 PCB 与元件使用寿命
5. 复杂 PCB 返修场景
PCB 返修并不仅限于基础焊接。在实际生产中，许多情况需要 高水平的技术能力，例如：
-
BGA、QFN、CSP 返修
-
跳线修复
-
高密度互连（HDI）PCB 返修
-
位于不可视区域下方元件的修复
这些操作通常需要：
-
经验丰富的工程师
-
高级检测设备（相机系统、X-ray）
-
严格受控的返修工艺
6. Mina
Tech 的专业 PCB 返修服务
凭借在 分选（Sorting）、外观检查及 PCB 返修 领域的丰富经验，Mina Tech 为电子制造企业提供 专业的 PCB 返修服务，重点覆盖：
-
电子与电气制造
-
PCBA 与 SMT 生产
-
BGA 与 IC 元件返修
Mina Tech PCB 返修服务优势：
👉 了解更多：
PCB 返修与外观检查服务
7. 结论
在现代电子制造环境中，正确进行 PCB 返修始终优于直接报废不良电路板。这不仅是降低成本的手段，更是 优化运营、保护环境并提升企业竞争力的战略选择。
与 Mina Tech 这样的专业 PCB 返修服务商合作，能够帮助企业 稳定质量、降低风险，并实现可持续生产。
